PTD2C - Pannello terminale 2 x 16 crt LCD


CARATTERISTICHE TECNICHE:  16 tasti numerici e di controllo (per introduzione parametri) definibili anche funzionalmente; Display alfanumerico LCD (2 righe da 16 caratteri) ad alto contrasto (regolabile con trimmer); Gestibile con estrema semplicitá dal programma d'automazione del MASTER; Accesso diretto del programma del master a tutti i tasti, caratteri e beeper; 896 messaggi per la visualizzazione di testi fino a 32 caratteri; Funzioni di visualizzazione messaggi e di editing parametri (fino a variabili a 32 BITS); Software su PC per la programmazione della EPROM messaggi; Seriale veloce RS485 per connessione come slave su rete compatibile con TUTTI I MASTER serie ICL51; Alimentazione 24Vac/dc -20% +10% (assorbimento massimo 150mA); Connettori maschi per morsetti a vite estraibili ad alta affidabilitá; Montaggio "fronte quadro". Dimensioni massime di ingombro 200x150x40 mm; MANUALE TECNICO IN FORMATO PDF; COMPILATORE PER LA EPROM MESSAGGI;

ML36A - Logica 20 in / 16 out a relè


CARATTERISTICHE TECNICHE:  20 ingressi optoisolati 24Vdc logica universale PNP/NPN con led di stato logico; 16 uscite a relé 8A/250Vac con led di stato logico. Disponibili anche uscite statiche AC/DC fino 3A; 2 contatori veloci bidirezionali a 16 BITS su ingressi dedicati (max 10 KHz); Seriale veloce RS485 per espansione su doppino fino a 32 elementi (anche remoti); Funzione selezionabile mediante dip-switch da MASTER di sistema o da slave di espansione; Connettore adatto a modulo PRG1 interfaccia RS485/RS232 per collegamento remoto con PC; Software su PC con interfaccia operatore grafica utilizzante Windows e Mouse; Memoria di programma FLASH-EPROM programmabile a bordo (min: 10000 cicli programmazione); Capacitá memoria programma: 5.1 K (istruzioni Booleane); Tempo di esecuzione medio per istruzione (media su tutte le istruzioni Booleane): 4 uS; Memoria RAM dati con batteria di back-up (durata minima: 10 anni); 16384 relé interni (dei quali 8192 ritentivi) + 128 timers/contatori + 3840 bytes di I/O; Vasto set di istruzioni e di funzioni matematiche 32 BITS (moltiplicazione con risultato a 64 BITS); Istruzioni di Calcolatrice di bordo per la valutazione delle espressioni a 32 BITS con segno; Creazione di nuove istruzioni personalizzate da aggiungere a quelle base; Possibilitá di accedere con modulo PRG1 a tutte le variabili interne per supervisione mediante PC; Orologio/calendario installabile a bordo (opzionale) con informazione dal secondo all'anno; Circuito di WATCH-DOG per la sorveglianza del sistema, tempo di intervento: 65ms; Alimentazione 24Vdc -15% +20% (assorbimento max 155mA). Temperatura operativa: 0÷60°C; Montaggio su guida DIN. Dimensioni massime di ingombro: 112x118x45 mm; MANUALE TECNICO IN FORMATO PDF;

ML46B - Logica 24 in / 16 out a relè / 4 in analog.


CARATTERISTICHE TECNICHE:  24 ingressi optoisolati 24Vdc logica universale PNP/NPN con led di stato logico; 16 uscite a relé 8A/250Vac con led di stato logico. Disponibili anche uscite statiche AC/DC fino 3A; 4 ingressi analogici 10 BITS con alimentatore 5Vdc per potenziometri esterni; Seriale veloce RS485 per espansione su doppino fino a 32 elementi (anche remoti); Funzione selezionabile mediante dip-switch da MASTER di sistema o da SLAVE di espansione; Possibilità di elaborazione parallela di più programmi sulle unità utilizzate come SLAVE; Seriale RS232 per programmazione da PC senza ausilio di ulteriori interfacce; Software su PC con interfaccia operatore grafica utilizzante Windows e Mouse; Memoria di programma FLASH-EPROM programmabile a bordo (min: 10000 cicli programmazione);Capacitá memoria programma: 5.1 K (istruzioni Booleane) + ulteriori 5.1 K alternativi su EPROM; Tempo di esecuzione medio per istruzione (media su tutte le istruzioni Booleane): 4 us; Memoria RAM dati con batteria di back-up (durata minima: 10 anni); 16384 relé interni (dei quali 8192 ritentivi) + 128 timers/contatori + 3840 bytes di I/O; Vasto set di istruzioni e di funzioni matematiche 32 BITS (moltiplicazione con risultato a 64 BITS); Istruzioni di Calcolatrice di bordo per la valutazione delle espressioni a 32 BITS con segno; Creazione di nuove istruzioni personalizzate da aggiungere a quelle base; Possibilitá di accedere tramite la RS232 a tutte le variabili interne per supervisione mediante PC; Uso alternativo alla programmazione della RS232 per la gestione diretta di modem, stampanti, ecc.; Orologio/calendario installabile a bordo (opzionale) con informazione dal secondo all'anno; Circuito di WATCH-DOG per la sorveglianza del sistema, tempo di intervento: 65ms; Alimentazione 24Vdc -5% +10% (assorbimento max 500mA) con separazione galvanica. Temperatura operativa: 0÷60°C; Montaggio su guida DIN. Dimensioni massime di ingombro: 287x118x45 mm; MANUALE TECNICO IN FORMATO PDF;

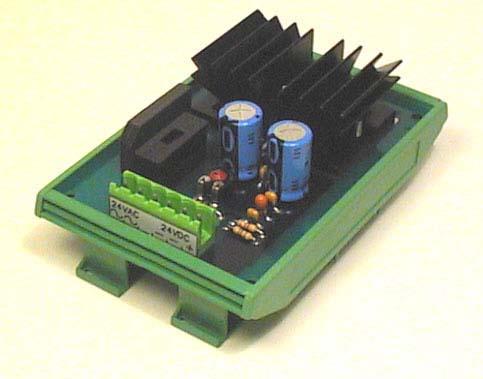

PS2 - Alimentatore stabilizzato 24Vdc 1A


CARATTERISTICHE TECNICHE:  Tensione nominale di uscita stabilizzata elettronicamente: 24Vdc; Corrente massima di uscita con servizio continuativo: 1A; Protezione elettronica al cortocircuito in uscita (max 3' con C.C. di 0.65A); Ripple a pieno carico (Vin = 25 Vac / Vout = 24 Vdc): 20 mV; Led verde di segnalazione presenza tensione in uscita; Tensione massima di ingresso: 28Vac; Protezione alla massima corrente in entrata mediante fusibile; Connettori maschi per morsetti a vite estraibili ad alta affidabilità; Montaggio su guida DIN. Dimensioni massime di ingombro: 76x118x47mm;

PS3 - Alimentatore stabilizzato 24Vdc 3A


CARATTERISTICHE TECNICHE: Tensione nominale di uscita stabilizzata elettronicamente: 24Vdc; Corrente massima di uscita con servizio continuativo: 3A; Protezione elettronica al cortocircuito in uscita (max 3' con C.C. di 0.65A); Ripple a pieno carico (Vin = 26.7 Vac / Vout = 24 Vdc): 40 mV; Led verde di segnalazione presenza tensione in uscita; Tensione massima di ingresso: 30Vac; Protezione alla massima corrente in entrata mediante fusibile; Connettori maschi per morsetti a vite estraibili ad alta affidabilità; Montaggio su guida DIN. Dimensioni massime di ingombro: 112x118x59mm;

EXP16A - Espansione 8 in / 8 out


CARATTERISTICHE TECNICHE:  8 ingressi optoisolati 24Vdc logica universale PNP/NPN con led di stato logico; 8 uscite a relè con contatto N.O. portata 8A/250Vac con led di stato logico; Seriale veloce RS485 per connessione come SLAVE su rete bifilare; DIP-SWITCH per selezione indirizzo SLAVE (1-31) e chiusura estremi linea seriale; Protocollo di comunicazione su RS485 compatibile con MASTER serie ICL51; Alimentazione 24Vdc ±20% (max 150mA) oppure 24Vac -20% +10%; Uscita (non stabilizzata) 24Vdc/100mA per l'alimentazione degli ingressi e dei sensori; Connettori maschi per morsetti a vite estraibili ad alta affidabilità; Montaggio su guida DIN. Dimensioni massime di ingombro: 112x118x45 mm;
